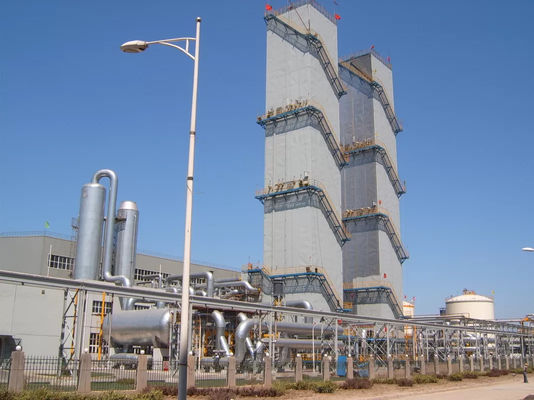

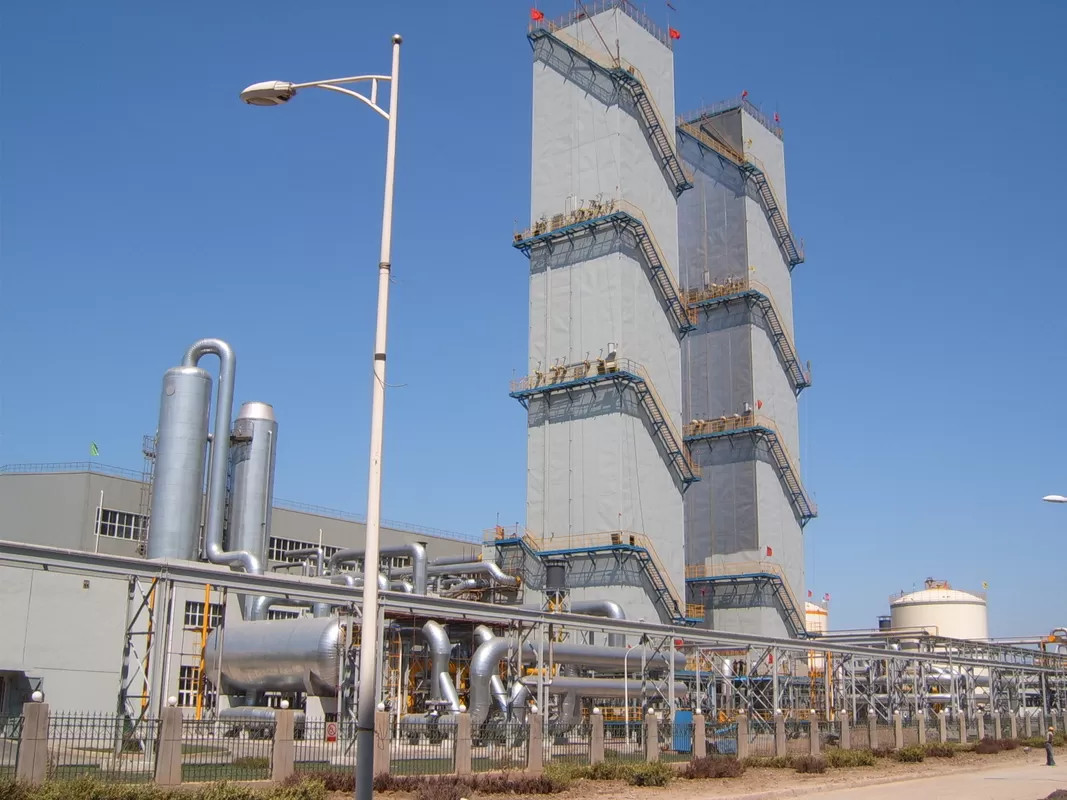

PLC đa chức năng Tách oxy đông lạnh Độ tinh khiết của nhà máy 99,6% không khí

Đặc điểm kỹ thuật sản phẩm

1. Nguyên lý thiết kế của nhà máy này dựa trên nhiệt độ sôi khác nhau của từng chất khí trong không khí.Không khí được nén, làm lạnh sơ bộ và loại bỏ H2O và CO2, sau đó được làm mát trong bộ trao đổi nhiệt chính cho đến khi hóa lỏng.Sau khi cải chính, sản xuất oxy và nitơ có thể được thu thập.
2. Nhà máy này lọc không khí bằng MS với quá trình tăng tốc tuabin giãn nở.Nó là một nhà máy tách không khí phổ biến, sử dụng chất làm đầy và chỉnh lưu hoàn chỉnh để tạo ra argon.
3. Không khí thô đi đến bộ lọc không khí để loại bỏ bụi và tạp chất cơ học và đi vào máy nén tuabin khí nơi không khí được nén đến 0,59MPaA.Sau đó, nó đi vào hệ thống làm mát sơ bộ không khí, nơi không khí được làm mát đến 17 ℃.Sau đó chảy sang 2 bể hấp phụ rây phân tử đang chạy lần lượt để loại bỏ H2O, CO2 và C2H2.

*1.Sau khi được làm sạch, không khí trộn với không khí được làm nóng lại.Sau đó được nén bằng máy nén trung áp được chia thành 2 luồng.Một phần đi đến bộ trao đổi nhiệt chính để được làm mát đến -260K, và được hút từ phần giữa của bộ trao đổi nhiệt chính để đi vào tuabin giãn nở.Không khí giãn nở quay trở lại bộ trao đổi nhiệt chính để được hâm nóng, sau đó, nó chảy đến máy nén tăng cường không khí.Phần không khí khác được tăng cường bởi thiết bị giãn nở nhiệt độ cao, sau khi làm mát, nó sẽ chảy đến thiết bị giãn nở tăng cường nhiệt độ thấp.Sau đó, nó được đưa vào hộp lạnh để được làm lạnh đến ~170K.Một phần của nó vẫn sẽ được làm mát và chảy xuống đáy cột thấp hơn thông qua bộ trao đổi nhiệt.Và không khí khác bị hút đến nhiệt độ thấp.máy giãn nở.Sau khi mở rộng, nó được chia thành 2 phần.Một phần đi đến đáy của cột thấp hơn để chỉnh lưu, phần còn lại quay trở lại bộ trao đổi nhiệt chính, sau đó nó chảy đến bộ phận tăng áp không khí sau khi được hâm nóng.
2.Sau quá trình chỉnh lưu sơ cấp ở cột dưới, không khí lỏng và nitơ lỏng tinh khiết có thể được thu thập ở cột dưới.Nitơ lỏng thải, không khí lỏng và nitơ lỏng tinh khiết chảy lên cột trên thông qua bộ làm mát không khí lỏng và nitơ lỏng.Nó được chỉnh lưu ở cột trên một lần nữa, sau đó, oxy lỏng có độ tinh khiết 99,6% có thể được thu thập ở dưới cùng của cột trên và được chuyển ra khỏi hộp lạnh khi sản xuất.
3.Một phần argon phân đoạn ở cột trên được hút sang cột argon thô.Có 2 phần của cột argon thô.Phần hồi lưu của phần thứ hai được chuyển đến phần trên cùng của phần thứ nhất thông qua bơm chất lỏng dưới dạng hồi lưu.Nó được chỉnh lưu trong cột argon thô để thu được 98,5% Ar.2ppm O2 argon thô.Sau đó, nó được đưa đến giữa cột argon tinh khiết thông qua thiết bị bay hơi.Sau khi chỉnh lưu trong cột argon tinh khiết, argon lỏng (99,999%Ar) có thể được thu lại ở đáy cột argon tinh khiết.
4.Nitơ thải từ đỉnh cột trên chảy ra khỏi hộp lạnh để lọc dưới dạng không khí tái sinh, phần còn lại đi đến tháp giải nhiệt.
5.Nitơ từ đỉnh cột phụ của cột trên chảy ra khỏi hộp lạnh khi sản xuất thông qua bộ làm mát và bộ trao đổi nhiệt chính.Nếu không cần nitơ, thì nó có thể được chuyển đến tháp giải nhiệt nước.Đối với trường hợp công suất lạnh của tháp giải nhiệt nước không đáp ứng đủ cần lắp thêm chiller.
